Inhalt (ml) | NW | Flansch (∅ mm) | Gefäß (∅ mm) | Höhe (mm) |
Best.-Nr. |
---|---|---|---|---|---|
Inhalt (ml)100 | NW60 | Flansch (∅ mm)100 | Gefäß (∅ mm)70 | Höhe (mm)85 |
Best.-Nr.358051 |
Inhalt (ml)250 | NW60 | Flansch (∅ mm)100 | Gefäß (∅ mm)70 | Höhe (mm)125 |
Best.-Nr.358101 |
Inhalt (ml)500 | NW100 | Flansch (∅ mm)138 | Gefäß (∅ mm)110 | Höhe (mm)120 |
Best.-Nr.359301 |
Inhalt (ml)1.000 | NW100 | Flansch (∅ mm)138 | Gefäß (∅ mm)110 | Höhe (mm)205 |
Best.-Nr.359351 |
Inhalt (ml)2.000 | NW100 | Flansch (∅ mm)138 | Gefäß (∅ mm)140 | Höhe (mm)270 |
Best.-Nr.359451 |
Inhalt (ml)2.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)180 | Höhe (mm)160 |
Best.-Nr.359491 |
Inhalt (ml)4.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)200 | Höhe (mm)240 |
Best.-Nr.359501 |
Inhalt (ml)6.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)215 | Höhe (mm)270 |
Best.-Nr.359551 |
Inhalt (ml)10.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)240 | Höhe (mm)360 |
Best.-Nr.359601 |
Inhalt (ml)20.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)300 | Höhe (mm)460 |
Best.-Nr.359701 |
Inhalt (ml)15.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)250 | Höhe (mm)450 |
Best.-Nr.359611 |
Inhalt (ml)20.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)300 | Höhe (mm)490 |
Best.-Nr.359711 |
Inhalt (ml)25.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)300 | Höhe (mm)550 |
Best.-Nr.359761 |
Inhalt (ml)30.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)300 | Höhe (mm)610 |
Best.-Nr.359901 |

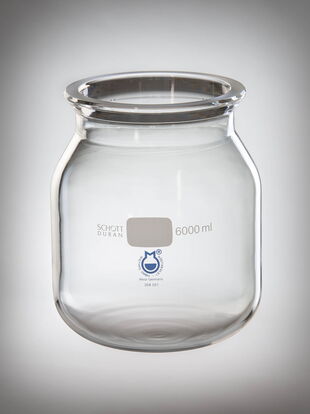

Reaktionsgefäße
- Reaktionsgefäße mit Planflansch nach DIN 12214

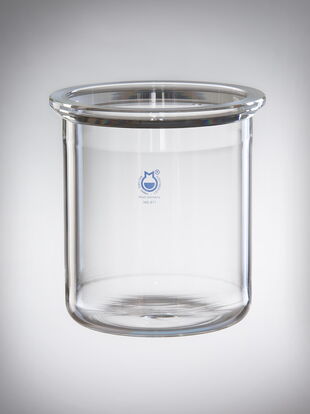

Planschliff-Becher
- Planschliff-Becher mit Planflansch nach DIN 12214

Inhalt (ml) | NW | Flansch (∅ mm) | Gefäß (∅ mm) | Höhe (mm) |
Best.-Nr. |
---|---|---|---|---|---|
Inhalt (ml)500 | NW100 | Flansch (∅ mm)138 | Gefäß (∅ mm)110 | Höhe (mm)100 |
Best.-Nr.360101 |
Inhalt (ml)1.000 | NW100 | Flansch (∅ mm)138 | Gefäß (∅ mm)110 | Höhe (mm)170 |
Best.-Nr.360111 |
Inhalt (ml)1.000 | NW120 | Flansch (∅ mm)158 | Gefäß (∅ mm)130 | Höhe (mm)120 |
Best.-Nr.360751 |
Inhalt (ml)2.000 | NW120 | Flansch (∅ mm)158 | Gefäß (∅ mm)130 | Höhe (mm)200 |
Best.-Nr.360801 |
Inhalt (ml)3.000 | NW120 | Flansch (∅ mm)158 | Gefäß (∅ mm)130 | Höhe (mm)290 |
Best.-Nr.360851 |
Inhalt (ml)1.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)160 | Höhe (mm)120 |
Best.-Nr.360861 |
Inhalt (ml)2.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)160 | Höhe (mm)200 |
Best.-Nr.360871 |
Inhalt (ml)3.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)160 | Höhe (mm)265 |
Best.-Nr.360881 |
Inhalt (ml)5.000 | NW150 | Flansch (∅ mm)184 | Gefäß (∅ mm)160 | Höhe (mm)350 |
Best.-Nr.361001 |
Inhalt (ml)6.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)215 | Höhe (mm)230 |
Best.-Nr.360891 |
Inhalt (ml)10.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)215 | Höhe (mm)350 |
Best.-Nr.360901 |
Inhalt (ml)15.000 | NW200 | Flansch (∅ mm)242 | Gefäß (∅ mm)215 | Höhe (mm)510 |
Best.-Nr.360911 |
Weitere Ausführungen auf Anfrage

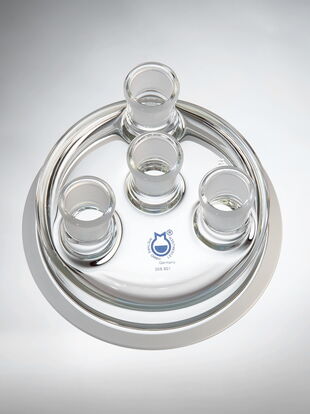

Planschliff-Deckel für Reaktionsgefäße
- In Ausführung hohe Bauform in den Größen Nennweite 60 bis 200 mm nach DIN 12214
- Mit diversen Normschliffen bestückt nach DIN 12242

NW | Flansch (∅ mm) | Höhe (mm) | Mittelhals (Normschliff) | Seitenhälse (Normschliff) | Best.-Nr. |
---|---|---|---|---|---|
NW60 | Flansch (∅ mm)100 | Höhe (mm)85 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)– | Best.-Nr.258151 |
NW60 | Flansch (∅ mm)100 | Höhe (mm)85 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)2x 19/26 schräg 1x 14/23 gerade |
Best.-Nr.358201 |
NW100 | Flansch (∅ mm)138 | Höhe (mm)125 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)– | Best.-Nr.358110 |
NW100 | Flansch (∅ mm)138 | Höhe (mm)125 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 schräg | Best.-Nr.359851 S |
NW100 | Flansch (∅ mm)138 | Höhe (mm)125 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)2x 29/32 schräg 1x 14/23 gerade |
Best.-Nr.359852 |
NW120 | Flansch (∅ mm)158 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)– | Best.-Nr.360495 |
NW120 | Flansch (∅ mm)158 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 19/26 gerade | Best.-Nr.360501 |
NW120 | Flansch (∅ mm)158 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 gerade | Best.-Nr.359821 |
NW120 | Flansch (∅ mm)158 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 schräg | Best.-Nr.359821 S |
NW120 | Flansch (∅ mm)158 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)2x 29/32 gerade 1x 14/23 gerade |
Best.-Nr.359822 |
NW150 | Flansch (∅ mm)184 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)– | Best.-Nr.359220 |
NW150 | Flansch (∅ mm)184 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 gerade | Best.-Nr.359801 |
NW150 | Flansch (∅ mm)184 | Höhe (mm)130 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 schräg | Best.-Nr.359801 S |
NW150 | Flansch (∅ mm)184 | Höhe (mm)140 | Mittelhals (Normschliff)45/40 | Seitenhälse (Normschliff)3x 29/32 gerade | Best.-Nr.359810 |
NW150 | Flansch (∅ mm)184 | Höhe (mm)140 | Mittelhals (Normschliff)45/40 | Seitenhälse (Normschliff)3x 29/32 schräg | Best.-Nr.359810 S |
NW150 | Flansch (∅ mm)184 | Höhe (mm)165 | Mittelhals (Normschliff)45/40 | Seitenhälse (Normschliff)2x 29/32 gerade 1x 29/32 gerade für Stromstörer |
Best.-Nr.359811 |
NW150 | Flansch (∅ mm)184 | Höhe (mm)135 | Mittelhals (Normschliff)45/40 | Seitenhälse (Normschliff)2x 29/32 gerade 1x 14/23 gerade |
Best.-Nr.359815 |
NW200 | Flansch (∅ mm)242 | Höhe (mm)155 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)– | Best.-Nr.359825 |
NW200 | Flansch (∅ mm)242 | Höhe (mm)155 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 gerade | Best.-Nr.359831 |
NW200 | Flansch (∅ mm)242 | Höhe (mm)155 | Mittelhals (Normschliff)29/32 | Seitenhälse (Normschliff)3x 29/32 gerade 1x 14/23 gerade |
Best.-Nr.359835 |
NW200 | Flansch (∅ mm)242 | Höhe (mm)165 | Mittelhals (Normschliff)45/40 | Seitenhälse (Normschliff)3x 29/32 gerade 1x 14/23 gerade |
Best.-Nr.359845 |
Alle anderen Deckel in Sonderausführung auf Anfrage!
